钢格板扭绞方钢调直切断机原理与设计

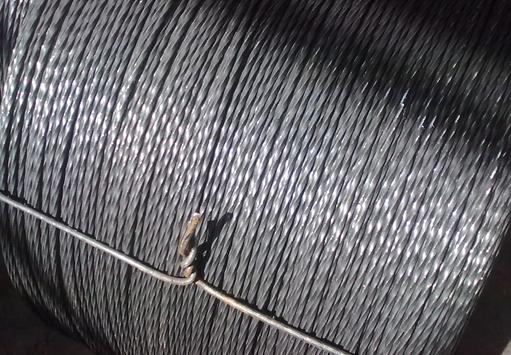

　　钢格板是一种由承载扁钢与扭绞方钢按照一定的间距正交组合，通过焊接加以固定的开敞板式钢构件。随着我国经济的高速发展 , 市场竞争的日益激烈 ,客户对钢格板产品质量的要求也越来越高 。在钢格板上用的扭绞方钢 (横杆 ) ,客户的要求就非常严格 ,主要质量要求如下 : ①扭绞方钢必须消除拉拔以及扭绞后的内应力 ,经充分调直后 ,线材在 1m 内直线度误差为 ±5mm; ②客户要求扭绞方钢表面不允许出现表面划伤 ,且方钢的圆弧角不能被磨大 。扭绞方钢在钢格板生产中是必不可少的材料，而扭绞方钢在运输时，为了方便都是卷成捆的，在使用时都需要进行调直切断。下面就对钢格板扭绞方钢调直切断机设计原理进行详细的剖析。

　　送 料

　　扭绞方钢的送料是通过两对输送辊 1 和 8 进行 。 输送辊的材质为锡青铜 ,分别布臵在调直筒的前后两端 。扭绞方钢通过输送辊的同步运转向前运行 ,调整输送辊弹簧可以改变送线的速度 ,其最大值等于输送辊外圆的线速度 。输送辊的调节对扭绞方钢的表面质量是很重要的 ,如果压得太紧 ,就会导致方钢变形或者出现机械纹 ;反之 ,如果输送辊压得过松 ,扭绞方钢就会在输送辊上产生相对滑动 ,引起其表面划伤 。 这两种情况均会导致产品不及格 。因此 ,应根据不同的产品规格和刚性 ,适当调整弹簧压力 , 以达到最佳的调直效果和生产效率 。

　　调 直

　　由于扭绞方钢是通过拉丝机拉拔出来呈盘圆状的 ,无法自身旋转 。因此 ,我们采用滚筒式调直是唯一的办法 。而目前 ,多数厂家均采用在滚筒内排列若干个辊子 ,然后通过调节辊子对线材压力 , 以达到消除应力目的 。但是 , 因为辊子的硬度一般都在 58 ~ 62HRC ,这样就很容易令扭绞方钢出现表面划伤 , 而且方钢圆弧角也会被磨损 ; 但如果降低辊子的硬度 , 辊子又会很快被方钢“切出 ”一条槽 ,起不到压力调直的作用 。 图 1 调直方案 1、8. 输送辊 2. 轴承 3. 调直筒 4. 滑块 5. 调心轴承 6. 孔模 7. 皮带轮 9. 油盘 10. 扭绞方钢 为此 ,如图 1 所示 。我们采用孔模 6 代替原来的 调直辊 ,装在调直滚筒 3 中 ,以期达到消除摩擦 ,并避免方钢划伤和圆弧角被磨损的目的 。孔模 6 安装在 调心轴承 2 内 ,被调直的方钢 10 从中间穿过 ,轴承 2 装在位臵可以调节的滑块 4 内 。在调直时将滑块 4 调成交错压弯 ,而各个孔模 6 形成相互偏心状态 , 其偏心大小代表压弯量的不同 。孔模 6 的偏心随着调直筒的转动而绕着扭绞方钢 10 轴线旋转 , 使扭绞方钢 10 在前进过程中各个方向受到多次弹性弯曲 , 从而最终达到调直的目的 。而且 ,我们还在滚筒的入口处增加润滑油盘 9 ,使扭绞方钢在进入调直时表面就有润滑油 ,而且得到充分润滑 。

　　切 断

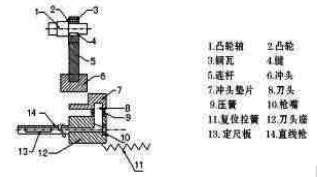

　　扭绞方钢调直后需切断成客户要求的长度。切断过程由安装在方钢出口处的切断机来完成 ,切断机由偏心机构 (如图 2 中 1 ~6 部件 ) 和切断机构 (如图 2 中 7~14 部件 )组成 。动力为切断电机 ,通过皮带传动使凸轮轴 1 旋转 ,而冲头 6 在凸轮 2 的作用下作上下往复运动 。工作时 ,当扭绞方钢在达到定长时 , 即线材顶住定尺板 13 ,由于线材在输送辊的作用下继续前进 ,就将直线枪 14 向前推动 ,刀头顶部的冲头垫片 7 凸台就会移动到冲头 6 的工作行程内 ,此时通过冲头垫片 7 冲击刀头 8 ,从而切断到标准长度的扭绞方钢 。当方钢自行落下后 , 在复位拉簧 11 的作用下使切断机构回复到初始状态 ,进入下一个循环 。

　　采用上述调直方案和设计理论生产出来的扭绞方钢,已经在钢格板实际生产中得到了广泛的应用 。而且通过实际生产表明 ,扭绞方钢在调直后直线度误差不大于 5mm /m , 方钢的直线度得到显著提高 。扭绞方钢每条螺旋线间距也无明显变化 ,方钢表面粗糙度与调直前相比虽然有所下降 ,但扭绞方钢均无任何形式的划伤且圆弧角没有被磨大 。通过多次的反复实践证明 ,这种调直方式是行之有效的 , 能满足钢格板客户对扭绞方钢的高质量要求 。
